産品概述

本實訓裝置涵蓋两个方面，包含最新的 PROFINET 以及主流的 PROFIBUS 工業現场總線和執行系 統，經过两方面的訓練，可以讓學生掌握 PLC 系統設計的步驟以及組成部分，将这些功能加以靈活运用， 學生整體项目開發以及動手能力都会得到明顯的提高。

該實訓裝置采用前沿的端子排引線連接技術来替代旧式的安全香蕉插头連接方式，这樣便可以使 學生更深程度地了解真實 PLC 的接線方式，另外，系統带有自我保護功能，實用安全性能高。适合于 高等院校、職業院校、技工院校、職業培訓學校電气工程及其自動化類相關專業的實訓與教學。

    系統組成

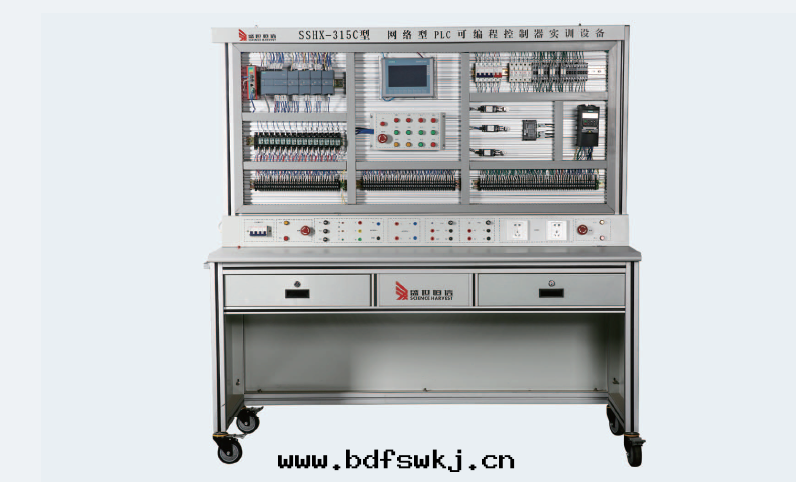

      可編程控制器實訓裝置由触摸屏、SIMATIC S7 主機組件及其它模块組成。

 ● 交流電源接口部分：三相四線 380V 交流電源供電，每一相具有上電指示，带熔斷器，配有五 孔插座用于實验儀器供電。 ● 直流電源接口部分：電源接口闆提供工業常用直流電源，包含两路 DC5V 電源、两路 DC24V 電源，電路具有相應保護措施。 ● 按鈕盒：按鈕盒中所有按鈕的接線端子引出至端子排，端子排上清晰标注每个端子对應的按鈕 序号、常開常閉。● PLC 模块：PLC 組成部分已将接線端子引出至端子排，包含 CPU 本體的輸入輸出、擴展模块的 各个接線端子。 ● 繼電器模块：設備配備多个直流繼電器，方便學生依據老师要求自行設計電路。 ● 電力拖動：電力拖動部分包含常用的交流接触器、热繼電器等低壓元件，同时搭配三相交流异 步電動機。 ● 驅動部分：實訓設備配備西門子 MM440 变頻器，與電動機相結合，可以完成变頻器相關實訓 課程。 ● 整體實訓設備配備四个典型實訓實物模型，有助于開展綜合性實訓課程。

    實訓项目

● 三相异步交流電動機正反轉控制電路安裝、调試 ● 三相异步交流電動機星三角降壓啟動控制電路安裝、调試 ● TIA 软件的應用訓練 ● smart200PLC 基本邏輯指令訓練 ● HMI 與 PLC 通信建立 ● PLC 多機通訊 ● 变頻器模拟信号操作 ● 变頻器多速度段控制 ● 直線模組控制訓練 ● 交通燈模型控制訓練 ● 電梯模型控制訓練 ● 系統組态 ● 1500PLC 基本邏輯訓練 ● HMI 基本对象組态 ● HMI 與 PLC 聯合仿真调試訓練 ● 变頻器功能參數設置與操作 ● 搶答器模型控制訓練 19 www.bdfswkj.cn 産 品 目 录 ● 交通燈模型控制訓練 ● 電梯模型控制訓練 ● 系統組态 ● 1500PLC 基本邏輯訓練 ● HMI 基本对象組态 ● HMI 與 PLC 聯合仿真调試訓練 ● 变頻器功能參數設置與操作 ● 搶答器模型控制
